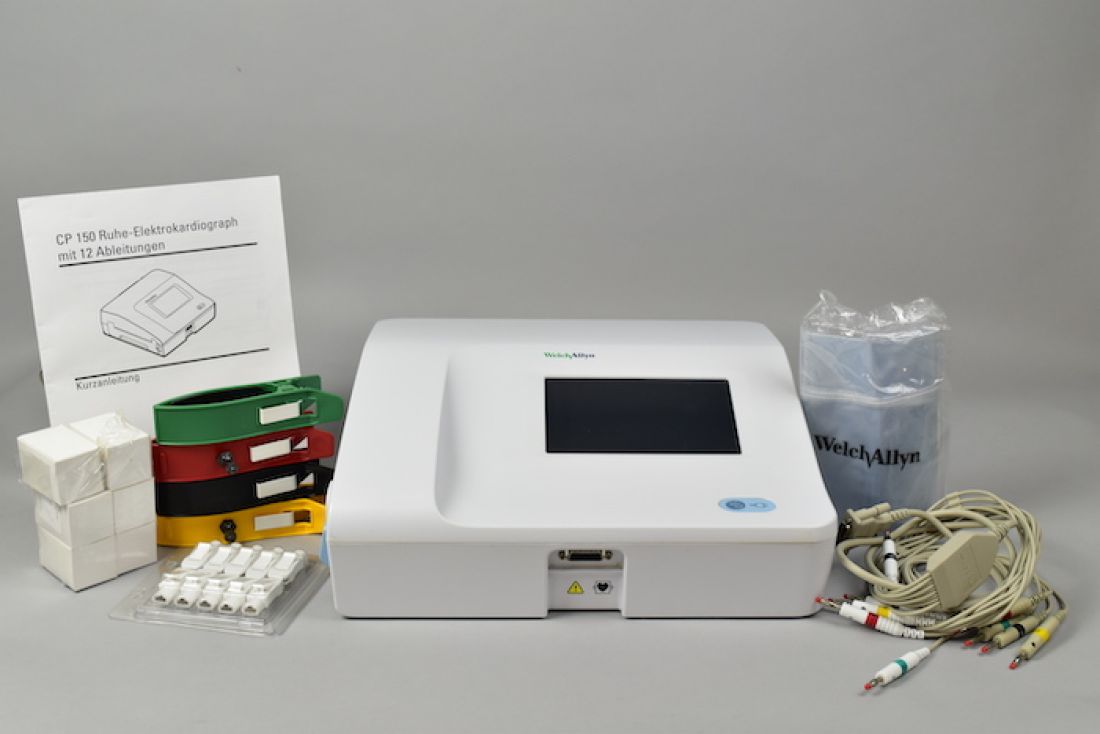

Electrocardiógrafo CP 150

Características

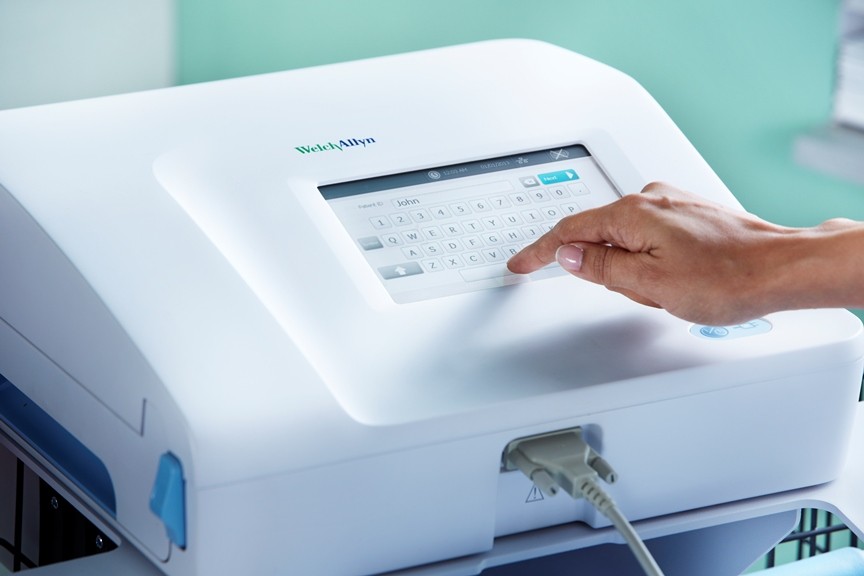

  •  Pantalla táctil en color de 7” para facilitar la introducción rápida de información precisa de pacientes
  • La función de encendido instantáneo enciende el dispositivo rápidamente y permite realizar un ECG en
    cualquier momento
  • Filtros avanzados para una óptima calidad en el trazado de ECG que garantice lecturas exactas
  • Previsualización de tres (3) derivaciones en ECG
  • El software opcional para interpretación de MEANS ECG para pacientes adultos y pediátricos sirve como
    segunda opinión
  • Su funcionamiento mediante batería permite llevar el dispositivo fácilmente hasta el paciente
  • Permite almacenar en el dispositivo hasta 100 resultados de pruebas o transferirlos a una memoria USB
ELECTROCARDIÓGRAFO

Electrocardiógrafo CP 150

Mantenimiento preventivo

Las siguientes secciones enumeran los procedimientos de mantenimiento preventivo recomendados: limpieza del equipo, inspección del equipo, comprobación del electrocardiógrafo, sustitución de la batería y sustitución de los fusibles de corriente alterna.
Mantenimiento preventivo

Electrocardiógrafo CP 150

Limpieza del equipo

Los siguientes agentes son compatibles con el electrocardiógrafo:
• Alcohol isopropílico al 70%
• Solución de lejía clorada al 10%

Advertencia

Mantener el electrocardiógrafo, los electrodos reutilizables y el cable del paciente limpios. El contacto del paciente con un
equipo contaminado puede propagar la infección.

Alcohol isopropílico al 70%

Limpie el electrocardiógrafo con un paño limpio ligeramente humedecido en alcohol
isopropilo al 70%.

Solución de lejía clorada al 10%

  1. Limpie el electrocardiógrafo con un paño limpio ligeramente humedecido en una solución de agua y un 10% de lejía.

  2. Aclare con un paño limpio ligeramente humedecido en agua que cumpla los
    estándares de calidad de EP y USP.

  3. Deje secar la superficie del electrocardiógrafo durante 10 minutos como mínimo
    antes de volver a usar el electrocardiógrafo.
Mantenimiento preventivo

Electrocardiógrafo CP 150

Inspección del equipo

Realice las siguientes inspecciones diariamente.

  • Compruebe que no haya grietas ni roturas en el cable del paciente, los electrodos del paciente, el cable de alimentación, los cables de comunicaciones, la pantalla y la  carcasa.

  • Compruebe que no haya clavijas dobladas en ningunos de los cables y que no falte ninguna clavija.

  • Compruebe todos los cables y las conexiones de cable; vuelva a ajustar si hay algún conector suelto.
Mantenimiento preventivo

Electrocardiógrafo CP 150

Comprobación del electrocardiógrafo:
Compruebe lo siguiente:

  • Corriente de fuga del paciente

  • Corriente de fuga del chasis

  • Corriente de fuga de la toma de tierra

  • Potencia dieléctrica (circuitos de CA y del paciente)

Para verificar el funcionamiento correcto:
Utilice un simulador de ECG para hacer una impresión de un ECG de 12 derivaciones de amplitud y frecuencia conocida.
Tenga presente las siguientes indicaciones de funcionamiento adecuado:

  • La impresión debe ser oscura y uniforme en toda la página.

  • No debe haber indicios de imperfección en los puntos del cabezal de la impresora (ninguna ruptura de impresión que forme estrías horizontales).

  • Durante la impresión, el papel térmico debe desplazarse de forma uniforme y
    suave.
Tenga presente las siguientes indicaciones de funcionamiento adecuado:

  • Las curvas no deben tener distorsión ni ruido excesivo.

  • La amplitud y la frecuencia de las curvas deberían coincidir con el valor de entrada del simulador de ECG.

  • El papel térmico plegado en Z debería detenerse con las perforaciones cerca de
    la hoja de corte, lo que demuestra un correcto funcionamiento del sensor.
Mantenimiento preventivo

Electrocardiógrafo CP 150

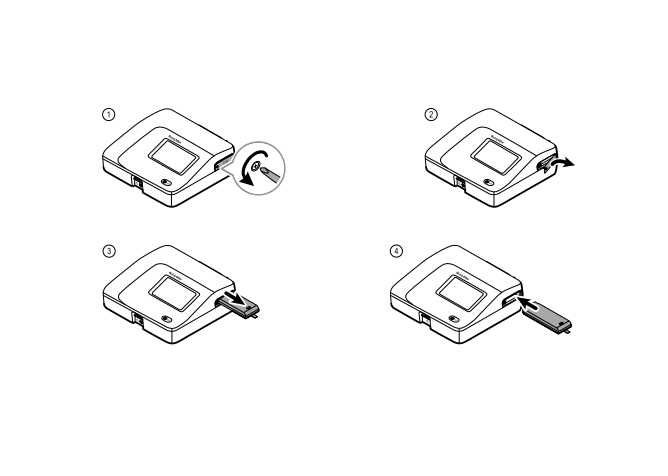

Sustitución de la batería

Cambie la batería en los siguientes casos:

• Pierde la carga rápidamente.
• La ha cargado y el electrocardiógrafo no se enciende cuando no está enchufado

La primera vez que pulsa el botón de encendido después de instalar una nueva batería, el electrocardiógrafo realiza algunas pruebas de diagnóstico que pueden demorar el encendido.
Mantenimiento preventivo

Electrocardiógrafo CP 150

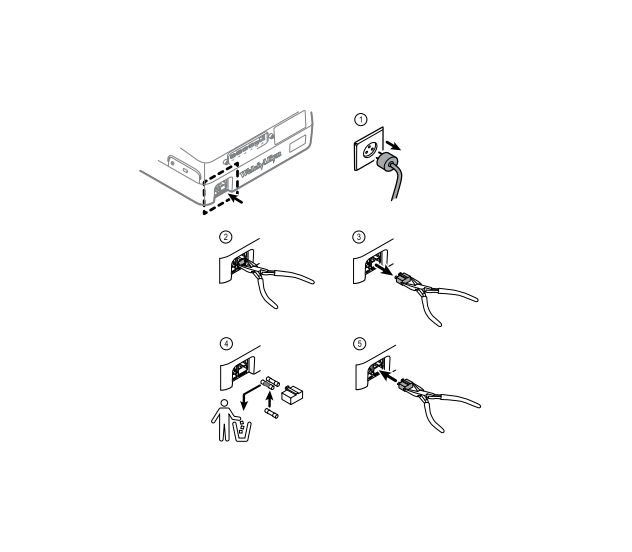

Sustitución de los fusibles de corriente alterna

Es posible que tenga que sustituir uno o ambos de los fusibles de corriente alterna si el indicador de corriente alterna no se enciende cuando el electrocardiógrafo está conectado a la corriente alterna.

Si uno de los fusibles está oscurecido o tiene un hilo roto, sustitúyalo. Haga coincidir la caja de fusibles con la abertura; entra solamente en una dirección.
Electrocardiógrafo

Welch Allyn | Electrocardiógrafo CP150

El electrocardiógrafo CP 150 (ECG) Welch Allyn ofrece simplicidad y velocidad gracias a una pantalla táctil y un teclado exclusivos de 7", lo que ayuda a mejorar la precisión. Para satisfacer las necesidades de entornos de ritmo rápido, realice lecturas rápidas de ECG con solo pulsar un botón.
